Система управления состоит из переключателя видов топлива (или коммутатора, в системах с электронным управлением редуктора) и электропроводки с предохранителем.

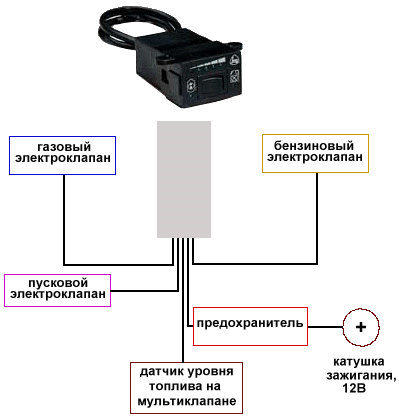

Электросхема газовой системы Renzomatic с переключателем «100» и датчиком уровня топлива на мультиклапане.

Трехпозиционный переключатель «100» выполняет следующие функции:

• показывает вид используемого топлива с помощью двух светодиодов
• позволяет переключаться с газа на бензин и обратно (крайне левое и крайне правое положение соответственно).
• позволяет выработать из карбюратора бензин при переходе на газ (среднее положение перекрывает подачу обеих топлив).
• с помощью пяти-секционной шкалы показывает уровень топлива в баллоне
• автоматически обогащает газовую смесь при пуске двигателя

Также коммутатор может поставляться без указателя уровня топлива и с кнопкой обогащения смеси (ручное управление обогатителем).
